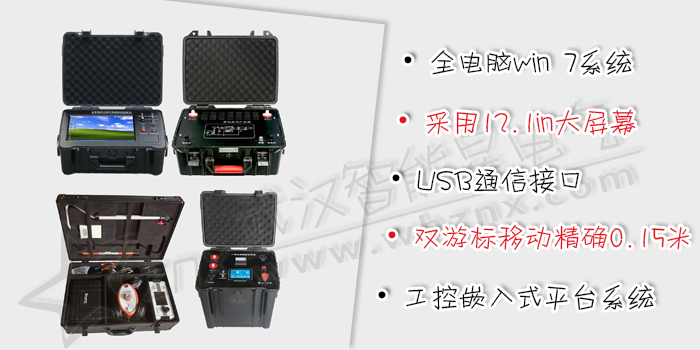

ZL2180 電纜故障測試儀
閱讀次數：6050
《DL/T849.1～ DL/T849.3-2019》電力設備專用測試儀器通用技術條件
ZL2180智能
電纜故障測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來
電纜故障測試儀的局限性用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。特別對于日益增多的地埋電纜故障提供了一套獨有多方案的服務方式和管理學習軟件。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2019》電力設備專用測試儀器通用技術條件。
- 采用工控嵌入式計算機平臺系統，全電腦win 7系統操作平臺，集成化軟件測試，并配有電纜故障測試軟件。
- 采用12.1in大屏幕，觸控鼠標操作，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程塑料機箱，防震防潮實現極強穩定性。
- 采用USB通信接口，采集信號穩定，主機可自動選擇最低3.125MHz、最高達250MHz八種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。
- 軟軟件實現波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，雙游標移動可精確到0.15米，提高測試精度，減少誤差。
- 測試各種35kV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
- 可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
- 可測量長度已知的任何電纜中電波傳播的速度。
- 可測試電力電纜埋設路徑及埋設深度
- 顯示方式：12.1英寸工業級液晶屏（win7操作平臺）
- 測試距離：不小于60km
- 存儲空間：固定32G
- 測試方法：低壓脈沖法、沖閃電流法、直閃電流法
- 操作方式：觸控鼠標操作
- 最短測試距離（盲區）：0-5米或無盲區
- 分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米
- 精確定點誤差：±0.2m
- 測試誤差：系統誤差小于±1%
- 實時采樣頻率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz；
- 脈沖寬度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（軟件自動匹配）；
- 待機時間：可連續使用6小時左右
- 主機重量：7kg
- 外形尺寸：180mm×300mm×400mm
- 環境溫度：-20℃～﹢40℃，相對濕度：80%
- 電源與功耗： AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W
